Le sous-compteur électrique mesure la consommation d’un circuit ou d’une zone précise, en aval du compteur principal. La plupart des guides en ligne expliquent comment le brancher ou pourquoi il est utile en colocation.
Peu abordent la question qui conditionne pourtant la fiabilité de l’ensemble : le dimensionnement du circuit sur lequel le sous-compteur vient se greffer. Choisir un modèle sans vérifier le calibre du disjoncteur, la section du câble et l’intensité réelle du départ, c’est risquer un défaut de protection ou une mesure faussée.
A voir aussi : Installation de dressing sans perçage : techniques et astuces
Sous-compteur et dimensionnement électrique : la logique normative à respecter
Avant de choisir un sous-compteur, il faut raisonner en termes de protection du circuit. La règle de base en dimensionnement électrique repose sur une inégalité simple : le courant d’emploi doit rester inférieur au calibre du disjoncteur, lui-même inférieur au courant admissible du câble (Ib ≤ In ≤ Iz). Cette logique normative s’applique à chaque départ du tableau, qu’il soit équipé d’un sous-compteur ou non.
Le sous-compteur ne modifie pas la protection du circuit. Il se place en série sur le départ, après le disjoncteur, et mesure le courant qui traverse la ligne. Son calibre en intensité maximale doit donc être compatible avec celui du disjoncteur associé. Un sous-compteur dimensionné trop bas saturerait ou donnerait des mesures erronées sous forte charge.
A lire aussi : Tout savoir sur le tableau électrique Schneider Resi 9 XE
En pratique, un circuit protégé par un disjoncteur de 20 A nécessite un sous-compteur capable de supporter au moins cette intensité nominale. Si le départ alimente un usage à forte puissance (chauffe-eau, cuisson, chauffage), le calibre monte, et la section du câble doit suivre.
Intensité, section de câble et calibre du disjoncteur : les trois variables liées
Le dimensionnement d’un sous-compteur ne se résume pas à regarder les kWh affichés. La vraie question porte sur l’intensité maximale du circuit mesuré, parce que c’est elle qui détermine le choix du matériel.
Monophasé ou triphasé : un calcul différent
En monophasé (230 V), le courant se calcule en divisant la puissance par la tension. Pour un départ de quelques milliers de watts, l’intensité reste modérée. En triphasé (400 V entre phases), la même puissance circule sur trois conducteurs, ce qui réduit l’intensité par phase mais complexifie le choix du sous-compteur : il faut un modèle triphasé capable de lire les trois phases simultanément.
Si la puissance demandée par un appareil triphasé dépasse la capacité du branchement, ajouter un sous-compteur sur ce départ ne résoudrait rien tant que le dimensionnement amont reste sous-calibré.
Section de câble : le maillon souvent négligé
Le câble entre le tableau et le sous-compteur doit supporter le courant nominal du disjoncteur, pas seulement la consommation moyenne mesurée. Les critères à vérifier avant de poser un sous-compteur sur un circuit existant :
- Le calibre du disjoncteur de départ (en ampères) doit correspondre à la section du câble installé, selon les tableaux de la norme en vigueur
- La longueur du câble entre le tableau et le point de consommation influe sur la chute de tension, et peut imposer une section supérieure sur les départs longs
- Le sous-compteur doit accepter une intensité nominale au moins égale à celle du disjoncteur, sans quoi il devient un point de faiblesse du circuit
Un câble sous-dimensionné chauffe. Un sous-compteur sous-calibré fausse la mesure ou provoque un échauffement au niveau des bornes de raccordement.

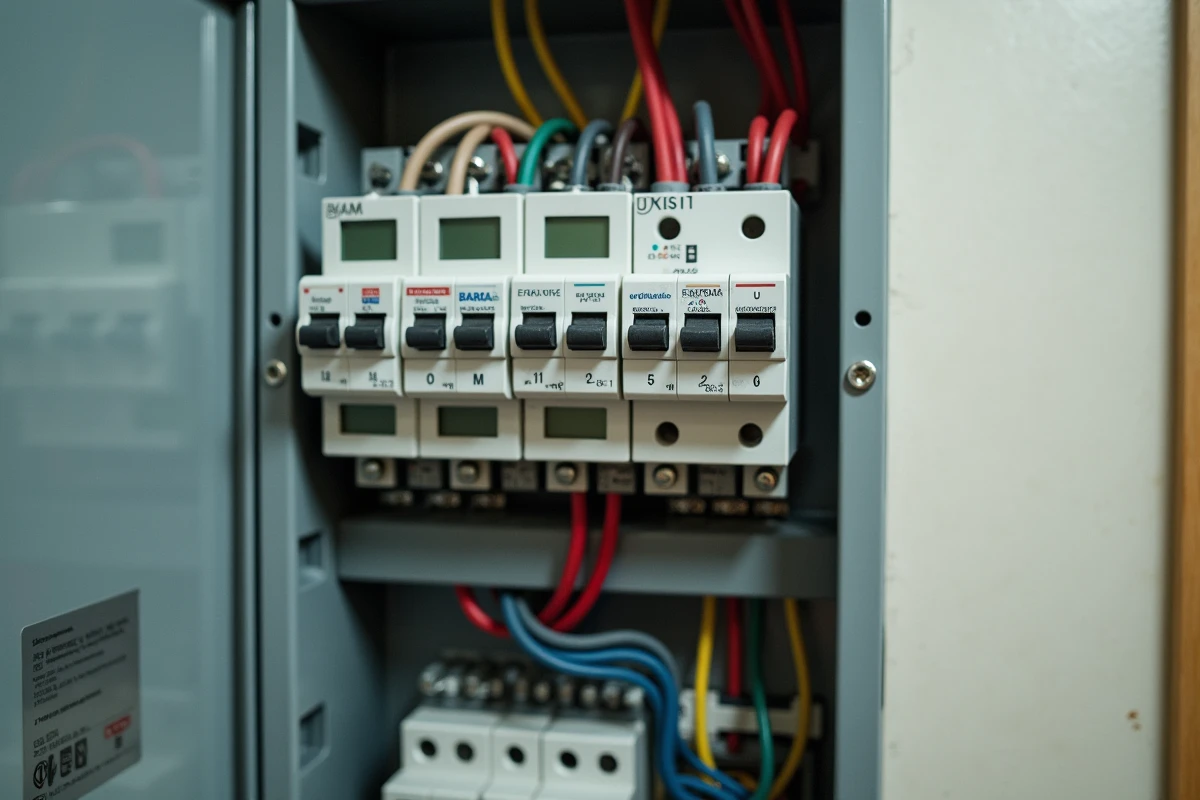

Sélectivité et répartition des circuits au tableau électrique
Poser un sous-compteur sur un départ unique (un chauffe-eau, une borne de recharge) ne soulève pas de difficulté particulière. La situation se complique quand le sous-compteur alimente un tableau secondaire regroupant plusieurs circuits.
Dans ce cas, la sélectivité entre le disjoncteur de tête et les disjoncteurs divisionnaires du tableau secondaire conditionne la fiabilité de l’installation. Si un court-circuit sur un circuit aval fait sauter le disjoncteur de tête avant le divisionnaire, toute la zone mesurée disjoncte. Le sous-compteur perd son utilité de suivi fin, et l’occupant se retrouve sans courant sur l’ensemble du départ.
La sélectivité se vérifie en comparant les courbes de déclenchement des disjoncteurs. Le disjoncteur de tête doit avoir un calibre et un pouvoir de coupure compatibles avec les protections situées en aval. Ce point est rarement abordé dans les guides d’installation de sous-compteurs, qui se concentrent sur le raccordement physique.
Cas du tableau secondaire pour un atelier ou un local annexe
Un atelier alimenté depuis le tableau principal par une ligne dédiée représente un cas courant de sous-comptage. La charge cumulée des équipements (machines, éclairage, compresseur) peut varier fortement selon les usages. Le sous-compteur doit être dimensionné sur la pointe de charge prévisible, pas sur la consommation moyenne.
Prévoir une marge sur le calibre du sous-compteur permet d’absorber les appels de courant au démarrage des moteurs, qui dépassent temporairement la consommation nominale. Un sous-compteur calibré juste au niveau de la consommation courante risque de décrocher ou d’afficher des valeurs incohérentes lors de ces transitoires.
Sous-compteur monophasé ou triphasé : critères de choix concrets
Le choix entre un sous-compteur monophasé et triphasé dépend exclusivement du type de circuit mesuré, pas du compteur principal.
- Un circuit monophasé (deux fils : phase + neutre) se mesure avec un sous-compteur monophasé, quel que soit le type de branchement général du logement
- Un circuit triphasé (quatre fils : trois phases + neutre) impose un sous-compteur triphasé capable de totaliser la consommation sur les trois phases
- Sur une installation triphasée, un sous-compteur monophasé posé sur une seule phase ne capte qu’un tiers de la consommation d’un appareil triphasé, ce qui fausse complètement le relevé
- Les sous-compteurs se montent sur rail DIN dans le tableau, et leur largeur en modules varie selon le modèle : vérifier l’espace disponible avant l’achat
Les modèles connectés, compatibles avec des systèmes de gestion technique du bâtiment, ajoutent une couche de communication (Modbus, impulsion) mais ne changent rien aux contraintes de dimensionnement électrique. La connectivité ne dispense pas de vérifier la compatibilité en intensité et en type de réseau.
Le dimensionnement correct d’un sous-compteur passe par trois vérifications que beaucoup d’installateurs expédient : le calibre du disjoncteur de départ, la section du câble existant, et l’intensité nominale du sous-compteur lui-même. Négliger l’une de ces trois variables transforme un outil de suivi en maillon faible de l’installation. Sur les départs à forte charge ou les tableaux secondaires, faire valider le schéma par un professionnel reste la précaution la plus efficace.
