Un câble électrique posé à même le sol d’un garage ou d’un atelier subit des contraintes que l’on sous-estime : passages de roues, chutes d’outils, projections d’humidité, poussières abrasives. La protection pour câble électrique dans ces environnements ne relève pas du confort, mais de la conformité à la norme NF C 15-100 et de la prévention des courts-circuits.
Gaine ICTA et norme NF C 15-100 : le socle technique à connaître
La gaine ICTA (Isolant Cintrable Transversalement Annelé) est le conduit de référence pour tout passage de câble électrique encastré ou apparent dans un local comme un garage. Son rôle est double : protéger mécaniquement le câble et faciliter son remplacement ultérieur sans casser le mur ou le sol.
A lire aussi : Les meilleurs projecteurs ciel étoilé pour adulte en 2025
La mise à jour de la norme NF C 15-100 en 2024 renforce les exigences pour les zones humides, catégorie dans laquelle tombent la plupart des garages. Les gaines ICTA renforcées sont désormais imposées pour tout passage de câbles au sol dans ces zones. Cette évolution n’a pas encore été largement relayée dans les guides grand public.
Concrètement, un garage avec un point d’eau ou une simple évacuation au sol entre dans le périmètre. Utiliser une gaine lisse classique ou un simple tube PVC non normé pour y faire passer un circuit d’éclairage ou d’alimentation de prises expose à un refus de conformité lors d’un diagnostic électrique.
A voir aussi : Comment sélectionner une serrure trois points pour une sécurité optimale
Protège-câbles au sol en garage : pourquoi le matériau change tout
Les protège-câbles posés au sol – ces rampes ou goulottes que l’on fixe pour couvrir un câble en surface – sont la solution la plus rapide quand on ne peut pas encastrer. Le choix du matériau détermine pourtant leur durée de vie réelle en atelier.
Protège-câbles en PVC ou plastique rigide
Ce sont les modèles les plus courants et les moins chers. Dans un couloir de bureau, ils tiennent des années. Dans un garage où une voiture roule dessus plusieurs fois par jour, les retours terrain sont différents : des fissures apparaissent après quelques mois sous charge lourde répétée.
Les professionnels du secteur électrique recommandent de réserver ces modèles aux zones piétonnes de l’atelier, là où seul le passage à pied sollicite la goulotte.
Protège-câbles en polyuréthane
Le polyuréthane encaisse les charges roulantes lourdes sans se fissurer. C’est le matériau privilégié pour les zones de circulation de véhicules dans un garage. Le polyuréthane résiste aux écrasements répétés là où le PVC cède. Son coût est plus élevé, mais le remplacement fréquent d’un modèle bas de gamme annule l’économie initiale.
- Zone piétonne uniquement (établi, rangements) : un protège-câble PVC suffit, à condition de vérifier son indice de résistance à l’écrasement.

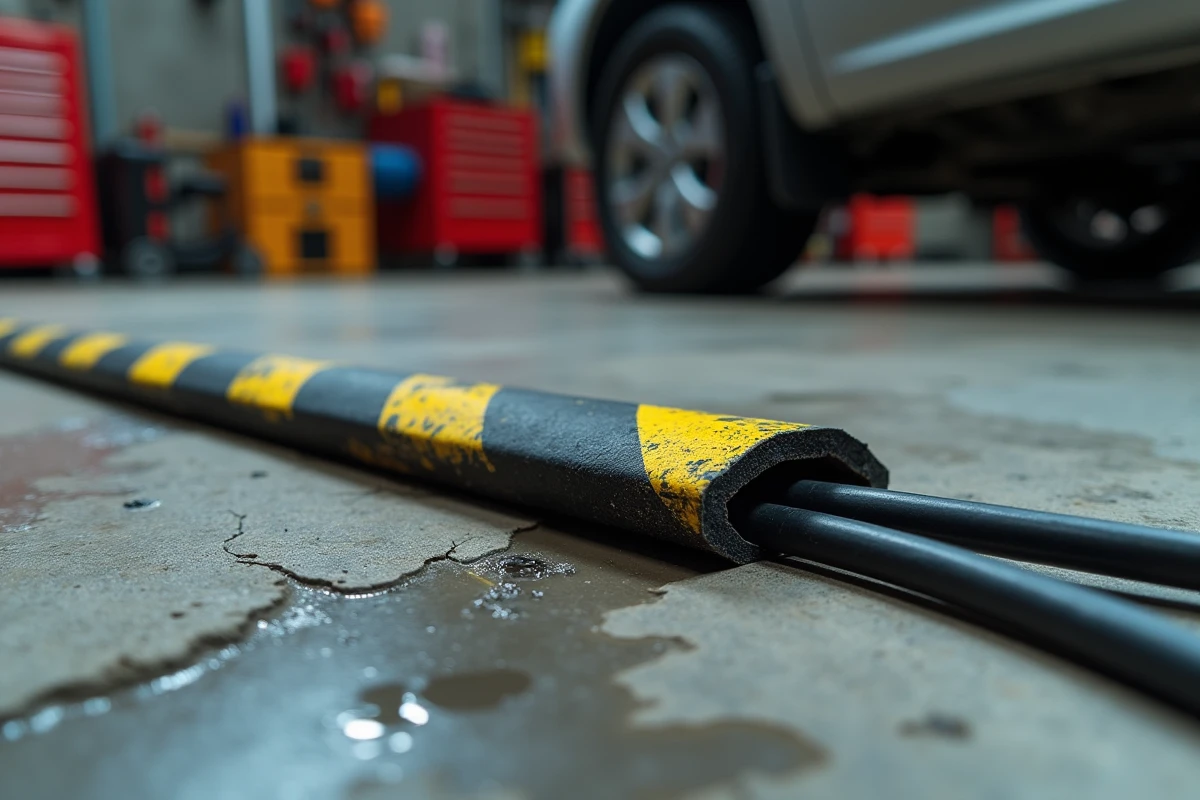

- Zone de passage véhicule (entrée de garage, allée centrale) : privilégier un modèle en polyuréthane ou en caoutchouc renforcé, conçu pour supporter le poids d’une voiture.
- Zone humide (près d’un point d’eau, sol régulièrement lavé) : vérifier que le protège-câble dispose d’un indice IP adapté et que le câble intérieur passe dans une gaine ICTA conforme.
Alternatives DIY pour protéger un câble en atelier : ce qui fonctionne et ce qui pose problème
Avant d’acheter un protège-câble industriel, la tentation est forte de bricoler une solution avec des matériaux de récupération. Certaines approches fonctionnent, d’autres créent un faux sentiment de sécurité.
Demi-tubes PVC de plomberie en guise de goulotte
Fendre un tube PVC d’évacuation dans sa longueur pour y glisser un câble est une pratique courante en atelier. Le tube protège mécaniquement contre les chocs et les écrasements modérés. La limite : un tube de plomberie n’est pas certifié pour un usage électrique. Il ne garantit pas la même résistance au feu qu’une gaine ICTA, qui est auto-extinguible. En cas de sinistre, l’assurance peut contester la conformité de l’installation.
Plinthes en bois avec rainure
Creuser une rainure dans une chute de bois pour y loger un câble offre une protection mécanique correcte et un aspect propre. Le bois est combustible, ce qui pose un problème réglementaire identique au tube PVC non normé. Cette solution peut convenir temporairement sur un chantier, pas pour une installation durable.
Gaines textiles tressées ou récupération de gaines de jardin
Les manchons textiles protègent contre l’abrasion, pas contre l’écrasement ni l’humidité. Les gaines d’arrosage découpées ne possèdent aucune propriété ignifuge. Ces deux options sont inadaptées à un garage ou un atelier.
La règle de fond est simple : toute protection de câble électrique doit être non propagatrice de flamme pour rester dans les clous de la norme. Les matériaux de récupération non certifiés peuvent dépanner, mais ils ne remplacent pas un produit conforme pour une installation définitive.
Installation électrique de garage : les protections souvent oubliées au tableau
Protéger physiquement les câbles ne dispense pas de sécuriser le circuit en amont. Dans un garage ou un atelier, trois éléments du tableau électrique méritent une attention particulière.
Le disjoncteur différentiel dédié au circuit garage est la première ligne de défense. Un atelier utilise souvent des machines à forte puissance (compresseur, poste à souder, tour). Si le circuit du garage partage un disjoncteur avec le reste de la maison, un défaut dans l’atelier fait disjoncter tout le logement.
La section du câble doit correspondre à la puissance des appareils raccordés. Un câble sous-dimensionné chauffe sous charge, et aucune gaine de protection ne compense un échauffement interne. La norme NF C 15-100 impose une section minimale en fonction du calibre du disjoncteur et de la longueur du circuit.
- Circuit prises classiques en garage : disjoncteur adapté au calibre prévu par la norme, câble de section correspondante, et raccordement à la terre vérifié.
- Circuit dédié pour machine de forte puissance : disjoncteur individuel au tableau, câble de section supérieure, et protection différentielle spécifique.
- Éclairage d’atelier : circuit séparé avec son propre interrupteur au tableau, câble passé en gaine ICTA si le parcours longe le sol ou traverse une zone humide.
La mise en sécurité d’un atelier ou d’un garage passe autant par le chemin du câble que par la cohérence du tableau électrique. Un protège-câble au sol bien choisi, associé à une gaine ICTA conforme et à un tableau correctement dimensionné, couvre la quasi-totalité des risques. Les solutions de récupération peuvent servir de protection provisoire, à condition de ne pas les considérer comme définitives face aux exigences de la norme NF C 15-100.
