Un mur porteur qui tombe pile au milieu de la pièce, une colonne de descente impossible à déplacer, un faux aplomb de plusieurs centimètres sur toute la longueur : on rencontre ces situations à chaque chantier de rénovation. Adapter un plan 3D de salle de bain à un plan existant compliqué, c’est d’abord accepter que le logiciel ne fera pas le travail à notre place si les relevés de départ sont approximatifs ou si les contraintes techniques sont ignorées.
Relevé terrain avant plan 3D : les cotes que le logiciel ne devine pas
La plupart des contenus sur la conception 3D de salle de bain démarrent par le choix du logiciel. Sur un plan compliqué, c’est une erreur de séquence. Avant d’ouvrir le moindre outil de modélisation, on a besoin d’un relevé physique précis, et pas seulement des dimensions au sol.
Lire également : Comment choisir un meuble de salle de bain en bois naturel pour une ambiance chaleureuse
Sur une salle de bain sous combles, par exemple, la hauteur sous rampant varie à chaque point de la pièce. Relever les hauteurs tous les 50 cm le long du rampant permet ensuite de modéliser une enveloppe réaliste dans le logiciel 3D. Sans ça, on dessine une douche qui ne rentre pas une fois la paroi posée.
Les faux aplombs sont un autre piège fréquent. Un mur qui penche de deux centimètres sur sa hauteur, ça se repère au fil à plomb, pas au mètre ruban posé au sol. Le plan 3D doit intégrer ces écarts, sinon le meuble vasque prévu au millimètre ne s’encastrera jamais correctement.
A lire aussi : Invasion de mouche à drains : plan d'action express pour la maison
- Mesurer chaque mur en haut, au milieu et en bas pour détecter les faux aplombs
- Reporter la position exacte des arrivées d’eau et des évacuations (distance au sol et au mur le plus proche)
- Photographier chaque angle mort, niche ou recoin avec un objet de référence pour l’échelle
- Noter la position des éléments fixes non déplaçables : colonnes de descente, conduits de ventilation, poutres
Ce relevé prend une demi-heure de plus qu’un simple coup de mètre, mais il évite de recommencer le plan 3D trois fois.
Raccordements existants et plan 3D : partir de la plomberie, pas de la déco
Les guides techniques récents le confirment : il faut partir des raccordements déjà présents avant de dessiner le plan 3D, puis vérifier si des prolongations seront nécessaires. C’est l’inverse de l’approche classique qui consiste à placer les équipements « où on veut » et à adapter la plomberie ensuite.
Concrètement, on commence par reporter dans le logiciel la position de l’évacuation principale et des arrivées d’eau chaude et froide. Ces points deviennent des contraintes non négociables du plan. Déplacer une évacuation de quelques dizaines de centimètres, c’est faisable. La déplacer de deux mètres dans un appartement ancien avec une dalle béton, c’est un autre budget et souvent un autre projet.
Pentes d’évacuation et positionnement des équipements
Chaque équipement sanitaire a besoin d’une pente minimale vers la colonne de descente. Sur un plan compliqué (pièce en L, salle de bain traversante, niveaux de sol différents), cette contrainte de pente limite drastiquement les emplacements possibles pour la douche ou la baignoire.
Dans le logiciel 3D, placer d’abord les équipements les plus contraints en évacuation, puis organiser le reste autour. La douche à l’italienne, qui nécessite un receveur extra-plat et donc une évacuation très proche du sol, est presque toujours l’élément le plus contraignant à positionner.
Volumes électriques NF C 15-100 : une contrainte invisible sur le plan 3D
Un plan 3D réaliste de salle de bain ne se limite pas à l’agencement des meubles et des sanitaires. Il doit aussi intégrer les zones de sécurité électrique définies par la norme NF C 15-100, qui délimite des volumes de protection autour de la douche et de la baignoire.
Le positionnement des prises, interrupteurs et points lumineux est directement conditionné par ces volumes. Une prise placée dans un volume interdit sur le plan 3D devra être déplacée sur le chantier, ce qui remet en cause tout l’agencement prévu.
Dans les rénovations partielles, cette norme n’est pas légalement obligatoire dans tous les cas, mais elle sert de référence en cas de litige ou de sinistre. Ignorer ces volumes sur le plan 3D, c’est prendre un risque juridique autant que technique. Les logiciels grand public ne modélisent généralement pas ces zones automatiquement : il faut les tracer manuellement ou les vérifier avec un professionnel.
Accessibilité PMR et impact sur la modélisation
Pour les logements neufs ou les rénovations lourdes soumises aux obligations d’accessibilité, les contraintes PMR changent la donne sur le plan 3D. Les plages de hauteur spécifiques pour les prises, interrupteurs et commandes imposent des positions précises sur les murs.
Un plan 3D qui ne tient pas compte de ces hauteurs produira un rendu visuellement correct mais techniquement non conforme. Mieux vaut paramétrer les hauteurs d’implantation dès la phase de modélisation plutôt que de corriger après le début des travaux.
Logiciel de plan 3D et configurations atypiques : limites et solutions de contournement

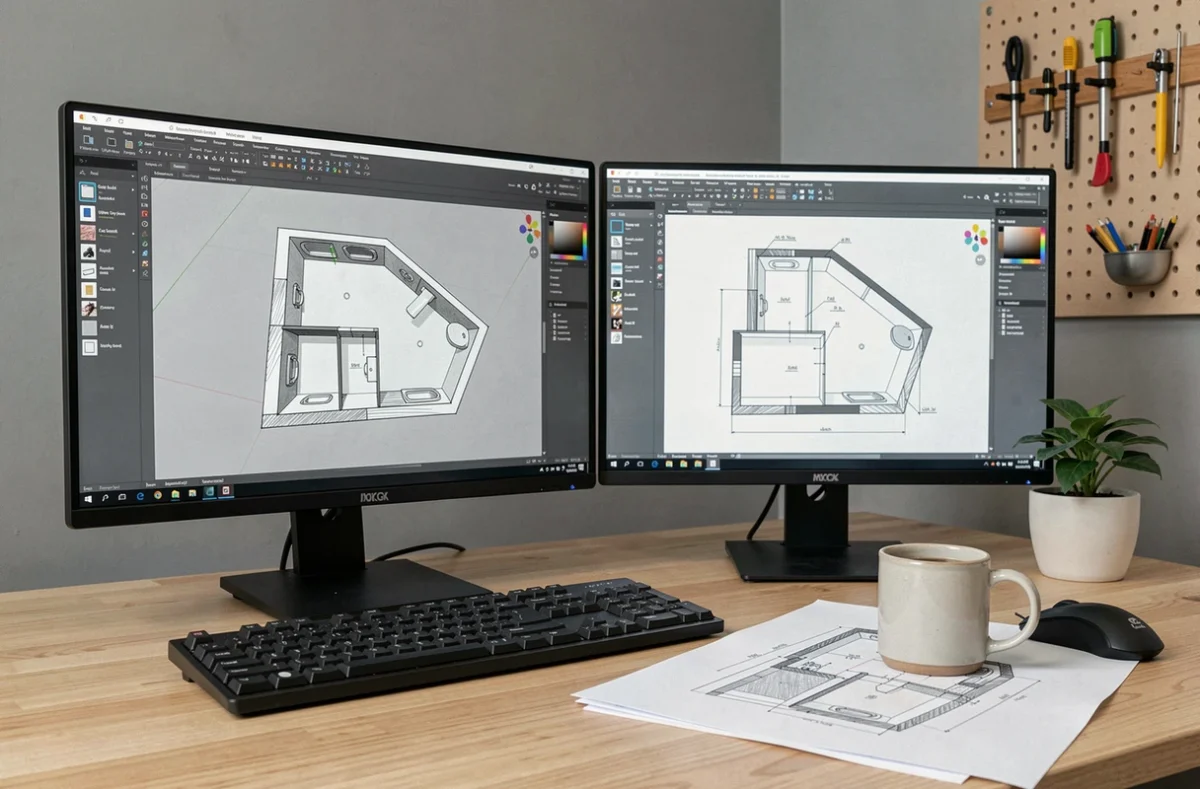

Les outils gratuits en ligne (HomeByMe, 3D Studio et autres) fonctionnent très bien pour des pièces rectangulaires standard. Dès que la salle de bain présente un plan en L, des murs courbes, une sous-pente ou des décrochés de plafond, les retours varient sur ce point : certains logiciels gèrent les formes complexes, d’autres non.
Deux approches permettent de contourner ces limites :
- Découper la pièce atypique en plusieurs rectangles dans le logiciel, puis les assembler. On perd en fluidité visuelle, mais on gagne en précision des cotes
- Utiliser un logiciel d’architecture plus complet (type SketchUp ou Sweet Home 3D) qui accepte les tracés libres, quitte à y consacrer plus de temps d’apprentissage
- Faire réaliser le plan 3D par un professionnel (architecte d’intérieur, agenceur) à partir du relevé terrain, puis itérer sur cette base plutôt que de repartir de zéro
Dans tous les cas, exporter le plan 3D en vue cotée avant de le valider reste le meilleur réflexe. La vue 3D « jolie » peut masquer un conflit de cotes que seul le plan technique révèle.
Un plan 3D de salle de bain adapté à un plan existant compliqué n’est pas un exercice de décoration assistée par ordinateur. C’est un travail de relevé, de hiérarchisation des contraintes techniques (plomberie, électricité, accessibilité) et de vérification croisée entre le modèle numérique et la réalité du chantier. Le logiciel 3D n’est que l’outil final de mise en forme, pas le point de départ du projet.
